1. ２Ｄパースと３Ｄパース
ＣＧパースの表現手法として、表記のような２種類の描画法がある。 ■２Ｄ（二次元）パースでは主にフォトモンタージュを多用したＣＧパースに用いられ、今まで手書パースを描いていた方々に活用されている。使用するアプリケーションは下書きに３ＤCADを使用して隠線処理した下書きを作成しフィニッシュにフォトショップ等で画像を合成する。 ■３Ｄ（三次元）パースは３Ｄアプリケーションを使用し仮想三次元空間をモデリングしたのち、各部の素材に着色。その後、必要なアングルを選択して画像を生成（レンダリング）する。一般的なＣＧパースではこちらを指す場合が多い。使用するアプリケーションは前回紹介した通り。 両者ともコンピュータを使用するので「ＣＧパース」といえるが、目的、用途を考えて適切な使い分けをすることで効率の良い作業が期待できる。 |
 |

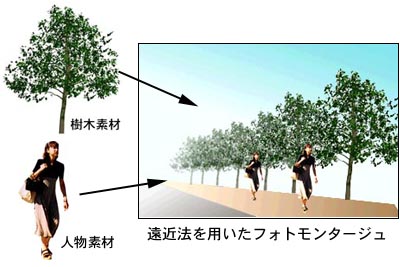

2Ｄパース（フォトモンタージュ）

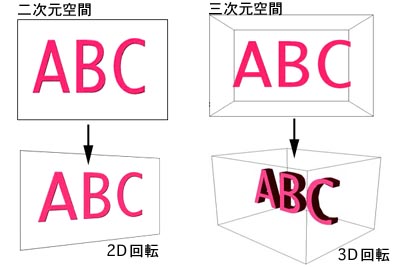

ＣＧパース入門は２Ｄから始める！？ コンピューターの特性を理解する意味では、フォトショップのような２次元グラフィックソフトを徹底的に使いこなすことが上達の決め手である。投影図法を修得している方であればすぐにＣＧパースを描くことができるようになる。図法がわからない方でも三次元ＣＡＤ等を用いて下書きを作成すれば簡単にＣＧパースを描くことができる。 ■２Ｄパースのメリット なんと言ってもすばやくＣＧパースを描きたい時に威力を発揮する。 専門的な知識を有しなくとも画像を制作できる。 使用する素材を厳選することによりリアルな表現が可能。 作業に用いるアプリケーションが少なくて済む。 市販の画像素材集を有効利用することができる。 ■２Ｄパースのデメリット 平面的な画像なため、描く内容が画一的になりやすい。 アングル変更ができない。３ＤＣＧと違い画像を回転しても見える範囲は同じである。 |
 |
３Ｄパース
左図は典型的な３ＤＣＧである。 ２Ｄパースと比較すると３Ｄパースの画像は陰影や写り込みなどの表現に独特な特徴が見られる。 ３Ｄパースに表現される構図は三次元ＣＡＤなどでモデリングされた家具や部材などのように、ほぼ実在するものと同じ大きさに入力されたのもである。そのために精密入力されたデータの信頼性がシミュレーションできるため仮想空間での表現が実際の空間と同じ様な扱いで検証することができるようになった。 ■データ主義 ３ＤＣＧの表現の特徴として、アングルを自由に変更できることである。その際、画像として表現されるデータ類に細心の注意をはらうことでリアルで信頼性の高いプレゼンテーションを可能とする。 |
 |
３Ｄパースのメリット・デメリット
■メリット 左図のように自由にアングルを変更することができる。 様々なプレゼンテーションに対応したファイルを作成できる。（AVI,QTVR,VRML,PSD,他） AV機器や様々な装置を利用することでこれまでにない表現や利用法を開発することが可能。 ■デメリット データ入力に時間を要す 計算など機械に依存する場合が大きい。 モデリングの精度により画質の出来映えを左右する。 |
 |
ついでに
上図解説に紹介した３Ｄパースの最終成果をご覧下さい。 これまで説明したようにＣＧパースには二次元を基本にアレンジするフォトモンタージュ型パースと、３Ｄソフトを使用したシミュレーション型パースがあることは理解頂けたでしょうか。 タイプは違いますが２Ｄ・３Ｄのいずれも優れた表現を可能としていますのでこの機会に興味をもって頂けると幸いです。尚、表示されている３Ｄパースは飲食店のインテリアを表現したもので、配置されているテーブルやイスさらに植栽のヤシや蘭など全て３Ｄデータで構成されています。 以前は３Ｄパースの完成図の仕上げ段階で植物などをフォトモンタージュの追加合成をして配置していましたが、その後修正作業などあった場合は短時間の対応ができなく場合があり、最近ではリアルな３Ｄ植物や３Ｄテーブルアクセサリーを直接使用しています。 |
|
前回までの履歴情報
1. ＣＧ制作環境を作ろう。
■紹介されたソフトウエアの名称はそれぞれの会社の登録商標です。 ■制作・著作 1999.6.15
株式会社ストゥディオサカイ 酒井 俊孝
|
